雙向塑料土工格柵

產品介紹：


雙向塑料土工格柵廠家支持貨到檢測合格后付款。

產品名稱：雙向塑料土工格柵

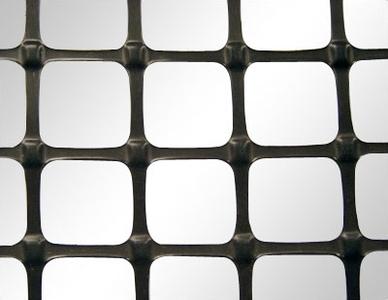

產品介紹：雙向拉伸塑料土工格柵的外觀近似正方形的網絡狀結構，它是用聚丙烯為主要原材料，通過擠出、然后再縱向、橫向拉伸形成的一種度土工材料。該材料在縱向和橫向上有很大的拉伸強度，被廣泛應用于軟基加筋處理。

應用領域：
1、適用于各種公路、鐵路、機場的路基增強路面增強。
2、適用于大型停車場和碼頭貨場等永久性承載的地基增強。
3、適用鐵路、公路的邊坡防護。
4、適用的涵洞增強。
5、適用于單向拉伸土工格柵增強后的土坡的二次增強，進一步增強土坡，防止水土流失。
6、礦山、坑道加固。

工程實例：蘭武鐵路    許平南高速

聯誼牌雙向格柵的典型抗拉強度 項目規格
 質控抗拉強度 由質控拉伸試驗測得的抗拉力（KN/m)
橫向 縱向 2%橫向應變 2%縱向應變 5%橫向應變 5%縱向應變
LY2020(L) 20.0 20.0 7.0 7.0 14.0 14.0
LY3030(L) 30.0 30.0 10.5 10.5 21.0 21.0
LY4040(L) 40.0 40.0 14.0 14.0 28.0 28.0
LY4545 45.0 45.0 16.0 32.0 16.0 32.0

L系列產品更適合應用于大粒徑填料工程

雙向拉伸塑料土工格柵規格性能表GB/T17689-1999 規格\項目 TGSG15-15 TGSG20-20 TGSG30-30 TGSG40-40 TGSG45-45
  每延米縱向拉伸屈服力(KN/m) 15 20 30 40 45
  每延米橫向拉伸屈服力(KN/m) 15 20 30 40 45
  縱向屈服伸長率(%)≤ 13
  橫向屈服伸長率(%)≤ 16
  縱向2%伸長率時的拉伸力(KN/m)≥ 5 8 11 13 16
  橫向2%伸長率時的拉伸力(KN/m)≥ 7 10 13 15 20
  縱向5%伸長率時的拉伸力(KN/m)≥ 8 10 15 16 25
  橫向5%伸長率時的拉伸力(KN/m)≥ 10 13 15 20 22
備注 特殊規格，按合同或協議要求生產

用有限元法對利用雙向土工格柵加筋橋頭路堤，從而控制橋頭跳車的問題進行研究。分析加筋層間距對橋頭路堤的沉降、豎向附加應力分布、土工格柵的拉應力和拉應變的影響規律。結果表明，以合理的方案對橋頭路堤作加筋處理，可以有效控制橋頭路堤的沉降，并使得橋臺與路堤間的沉降能平順過渡，為控制橋頭跳車創造了有利條件。

應用范圍
1、各種公路、鐵路、機場的路基增強；
2、大型停車場和碼頭貨場等永久性承載的地基增強；
3、鐵路、公路的邊坡防護，涵洞增強；
4、單向拉伸土工格柵增強后的土坡的二次增強，進一步增強土坡，防止水土流失；
5、礦山、坑道加固。

施工方法
開挖基床，設置砂墊層(高差不大于10cm)，碾壓成平臺，鋪設格柵，縱軸向應與主要受力方向一致，縱向搭接15-20cm，橫向10cm，搭接處用塑料帶 綁扎，并在鋪設的格柵上，每隔1.5-2m用U型釘固定于地面，鋪設的土工格柵應及時回填土料，鋪設的土工格柵層數視技術要求。

土工格柵的施工工藝要求
    土工格柵的鋪筑面應較為平整，鋪筑層經驗收合格后，為防縱向歪斜現象，先按幅寬在鋪筑層劃出白線或掛線，即可開始鋪筑，然后用鐵釘固定格柵的端部（每米寬用釘8根，均勻距離固定）。
　　固定好格柵端部后，用鋪筑機將格柵緩緩向前拉鋪，每鋪10米長進行人工拉緊和調直一次，直至一卷格柵鋪完，再鋪下一卷，操作同前。
鋪完一卷后用6T-10T的壓路機從起始點開始向前進方向碾壓一遍即可。（如鋪筑在中面層上和找平層上，用鋼輥壓路機為宜；如格柵直接鋪在混凝土路面上，用膠輥壓路機為宜。）
　　接鋪：以卷長為單位作為鋪設的段長，在應鋪格柵的段長內鋪滿以后，再整查一次鋪筑質量，然后接著鋪筑下一段。下一段鋪筑時，格柵與格柵可以用10-15CM的搭接長度，并用鐵釘或木楔固定后繼續向前進方向鋪第二段。依次類推，操作要求同前。

土工網、土工格柵
A.在公路上主要用于軟地基處理、路基增強、邊坡防護、橋臺加固、翼墻、擋土墻、隔離以及夾筋土工程等
（1）在公路軟地基中鋪設土工網或土工格柵，可提高路基承載能力，延長使用壽命，防止路面裂痕；
（2）在公路邊坡上鋪設土工網，可防止滑坡，并可保持水土，美化環境；
（3）在公路橋臺地基中鋪設土工網或土工格柵，可提高承載能力，穩固橋臺，防止橋梁出現裂紋，并可避免跳車；
（4）用土工網或土工格柵作夾筋土翼墻，面板薄，基礎尺寸小，可大量節省土石方，降低成本；
（5）在公路擋墻中使用土工網或土工格柵，可提高擋墻承載能力，防止滑坡，并可大量節省土石方，大幅度縮減施工周期，降低工程造價；
（6）土工網或土工格柵用作路面增強，可以分散載荷，有效防止路面裂紋；
B.在鐵路上使用土工網或土工格柵可避免軟土地基上的鐵路過早地產生沉降和破壞
（1）在鐵路路基中鋪設土工網或土工格柵，使它們與路面材料形成剛性較大的地基，可有效分配荷載，防止路基變形，提高其穩定性；
（2）在鐵路邊坡上鋪設土工網，可防止巖塊滑落，對人或車輛造成危害，保持鐵路暢通；
（3）用土工網或土工格柵包裹住道碴，可防止道碴流失和路基變形，提高其穩定性
（4）利用土工網或土工格柵夾筋陡坡增加一條鐵路線，只需增加極少或不需增加占地面積；
（5）鐵道擋墻中使用土工網或土工格柵可增強擋墻承載能力，延長使用壽
（6）在地鐵隧道中使用土工網或土工格柵可提高隧道的結構強度，防止塌方
C.土工網或土工格柵還可應用于-堤、壩、河、渠、圍海造堤、水庫除險加固等水利工程
（1）在水庫或河流邊坡上鋪設土工網可防止水流沖刷造成的泥土流失；
（2）在水庫壩底或庫底鋪設土工網或土工格柵可防止壩底發生沉降；
（3）將土工網做成石籠可加固水庫、河流邊坡或海岸，防止水流沖刷，用石籠沉床可避免水下作業；
（4）在水庫工程中使用土工網或土工格柵設置垂直擋墻，既減少用地，又可增大庫容量；
D.用土工網或土工格柵增強機場地基可大大提高跑道的承載能力，保證起降安全
E.土工網或土工格柵可用于垃圾場地處理、發電廠灰壩工程、煤礦、冶金、綠化、圍攔等其他領域
（1）在煤礦鐵軌道的邊坡上鋪設土工網或土工格柵可防止煤塊或煤粉滑落在鐵軌上，影響煤車運行；
（2）用土工網做礦井假頂，可提高礦井的結構強度，防止塌方、保證礦工的人身安全；
（3）在某些特定場所需要鋪設臨時通道，可直接鋪設一層土工網或土工格柵，汽車便能順利通行，既方便又快捷；還可節約施工費用；
（4）用土工網或土工格柵做成圍欄將礦渣堆在圍欄內，既美觀有便于工作，還可減少占地面積；
（5）土工網或土工格柵可用于垃圾場地處理。既可防止環境污染，又可減少占地面積，并有利于垃圾存放；
（6）土工網還可以用于簡單的防護隔離，圍欄工程。
（7）土工網夾筋斜坡可建成所需的表面形狀。
（8）土工網可應用于火力發電廠的灰壩工程，防止沉降，減少污染。
